mrcRefLowPassFilter

From EosPedia
Jump to: navigation, search

mrcRefLowPassFilter is Eos's Command.


List of option

Main option

Option Essential/Optional Description Default
-i Essential Input: mrcImage NULL
-o Essential Output: mrcImage NULL
-hvp Optional HalfValuePoint 1.0
-w Optional WidthOfDumping 1.0
-c Optional ConfigurationFile NULL
-m Optional Mode: Default value 0 is undefined. 0
-h Optional Help

-m details

Value Description
1 Step filter (-hvp is required)
2 Cos filter (-hvp, -w are required)
3 Exp filter (-hvp is required)
+4 For 2D Image


Execution example

Input file image

z=156 ~ 170

Size

Mode
Min
Max
Mean
SD

SE

( 56, 28, 326)

mrcFloatImage
-1503.16 (14, 26, 131)
36873.4 (28, 21, 158)
6192.24
6388.63

8.93564


Option -m

Case: m=1

z=156 ~ 170

Size

Mode
Min
Max
Mean
SD

SE

( 56, 28, 326)

mrcFloatImage
-1503.16 (41, 26, 165)
36873.4 (27, 21, 188)
6192.24
6388.63

8.93564


Case: m=1, hvp=0.2

z=156 ~ 170

Size

Mode
Min
Max
Mean
SD

SE

( 56, 28, 326)

mrcFloatImage
-3043.04 (42, 3, 250)
24805 (39, 17, 69)
6192.24
5725.02

8.00746

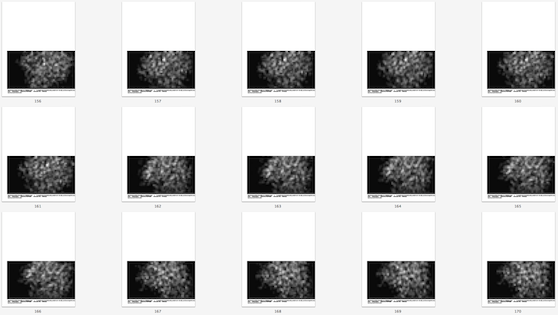

Case: m=2

z=156 ~ 170

Size

Mode
Min
Max
Mean
SD

SE

( 56, 28, 326)

mrcFloatImage
-1511.59 (14, 26, 131)
36870.7 (28, 21, 158)
6192.24
6388.45

8.9354

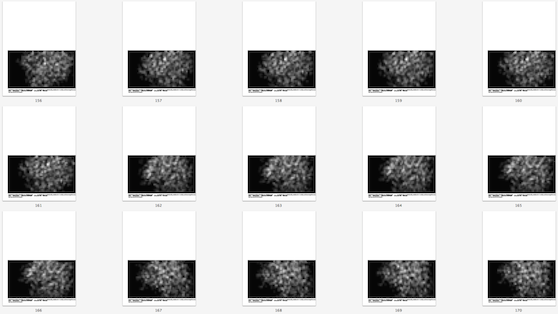

Case: m=2, w=1.9

z=156 ~ 170

Size

Mode
Min
Max
Mean
SD

SE

( 56, 28, 326)

mrcFloatImage
-1128.95 (14, 26, 131)
36159.8 (28, 21, 158)
6192.24
6324.2

8.84553

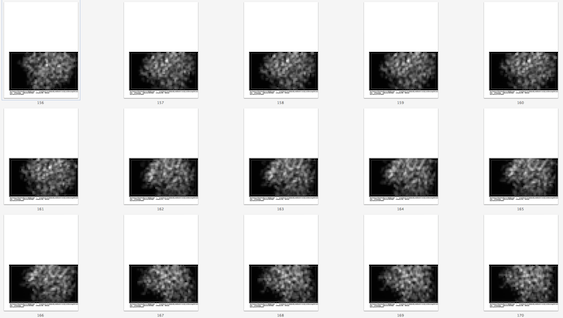

Case: m=3

z=156 ~ 170

Size

Mode
Min
Max
Mean
SD

SE

( 56, 28, 326)

mrcFloatImage
-436.42 (7, 18, 5)
33189.1 (27, 21, 188)
6192.24
6029.26

8.43301

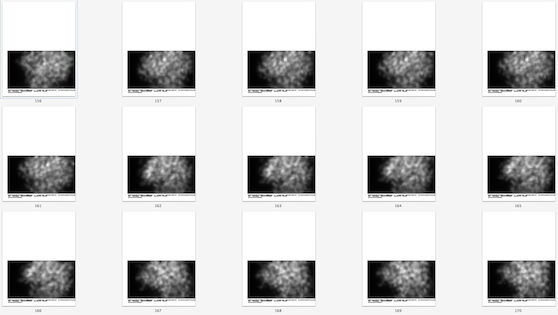

Case: m=3, hvp=0.2

z=156 ~ 170

Size

Mode
Min
Max
Mean
SD

SE

( 56, 28, 326)

mrcFloatImage
0 (0, 1, 0)
23609.8 (27, 21, 188)
6192.24
5187.05

7.25502


Case: m=5, hvp=0.2

z=156 ~ 170

Size

Mode
Min
Max
Mean
SD

SE

( 56, 28, 326)

mrcFloatImage
-3063.55 (19, 3, 38)
24328.9 (16, 17, 228)
6192.24
5545.8

7.7568

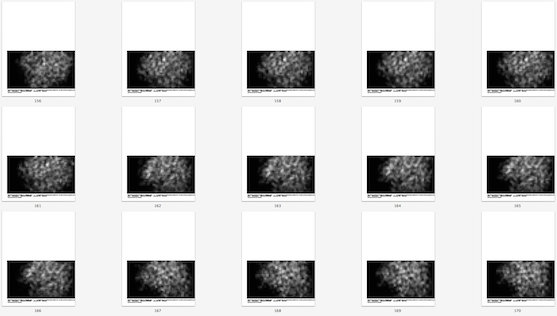

Case: m=7

z=156 ~ 170

Size

Mode
Min
Max
Mean
SD

SE

( 56, 28, 326)

mrcFloatImage
-410.035 (7, 18, 5)
32884.4 (28, 21, 158)
6192.24
5962.03

8.33896
