pdbRotationとはPDBファイルを回転させるEosコマンドである。

オプション一覧

メインオプション

オプション 必須項目/選択項目 説明 デフォルト
-i 必須 入力ファイル設定: PDB NULL
-o 必須 出力ファイル設定: PDB NULL
-ZXY 選択 Z軸→X軸→Y軸の順に回転 0.0 0.0 0.0
-ZYX 選択 Z軸→Y軸→X軸の順に回転 0.0 0.0 0.0
-YXZ 選択 Y軸→X軸→Z軸の順に回転 0.0 0.0 0.0
-XYZ 選択 X軸→Y軸→Z軸の順に回転 0.0 0.0 0.0
-EA 選択 オイラー角を設定 RotMode 0.0 0.0 0.0
-h 選択 ヘルプを表示

オプション-EAのRotModeの設定の詳細

一桁目: どの軸から回転を始めるか設定
二桁目: 回転軸の順番を設定1
O…Z→Y→Xの順に回転軸を変更する
E…Z→X→Yの順に回転軸を変更する
三桁目: 回転軸の順番の設定2
Y…順番を維持する
N…順番を逆順にする
四桁目: 回転方法を設定
Y…物体そのものをまわす
D…座標を移動させる


実行例

------入力ファイルの画像------


pdbInfoでみた入力ファイルの詳細


※オプション必須項目のみの場合の出力結果は入力ファイルと変わらない


------オプション -ZXY------

z軸、x軸、y軸をすべて10で実行
 z軸、x軸、y軸をすべて100で実行


------オプション -ZYX------

z軸、y軸、x軸をすべて10で実行
 z軸、y軸、x軸をすべて100で実行


------オプション -YXZ------

y軸、x軸、z軸をすべて10で実行
 y軸、x軸、z軸をすべて100で実行


------オプション -XYZ------

x軸、y軸、z軸をすべて10で実行
 x軸、y軸、z軸をすべて100で実行


------各オプションで作成した画像の比較------

すべての値を10で実行

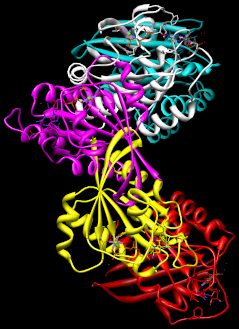

 すべての値をすべて100で実行

白…入力ファイル
ピンク…オプション -ZXY
青…オプション -ZYX
黄色…オプション -YXZ

赤…オプション -XYZ


------オプション -EA------

オプション -EA XENS 30 30 30 で実行


※白…入力画像、ピンク…処理画像
