mrcMaskとはP1対称性に関するマスク(2D、フーリエ空間)を行うEosコマンドである。


オプション一覧

メインオプション

オプション 必須項目/選択項目 説明 デフォルト
-i 必須 入力ファイル: mrcImage(FFT) NULL
-o 必須 出力ファイル: mrcImage(FFT) NULL
-s 選択 Mask Size (奇数のみ) /pixel (sizeX, sizeY) (1, 1)
-v1 必須 Vector1(/A): (v1x, v1y) (1, 0)
-v2 必須 Vector2(/A): (v2x, v2y) (0, 1)
-in 選択 データ切り出し数の初期値(1Dのみ) 1
-fn 選択 データ切り出し数の最終値(1Dのみ) 0
-en 選択 データ切り出し数(予備)(mode=2のみ) 0
-c 選択 コンフィグファイル設定 NULL
-m 選択 モードを設定 0
-h 選択 ヘルプを表示

モードの詳細

モード 説明
0 2D Image
1 1D Image
2 1D Image: -emの設定が必要


実行例

入力ファイルの画像

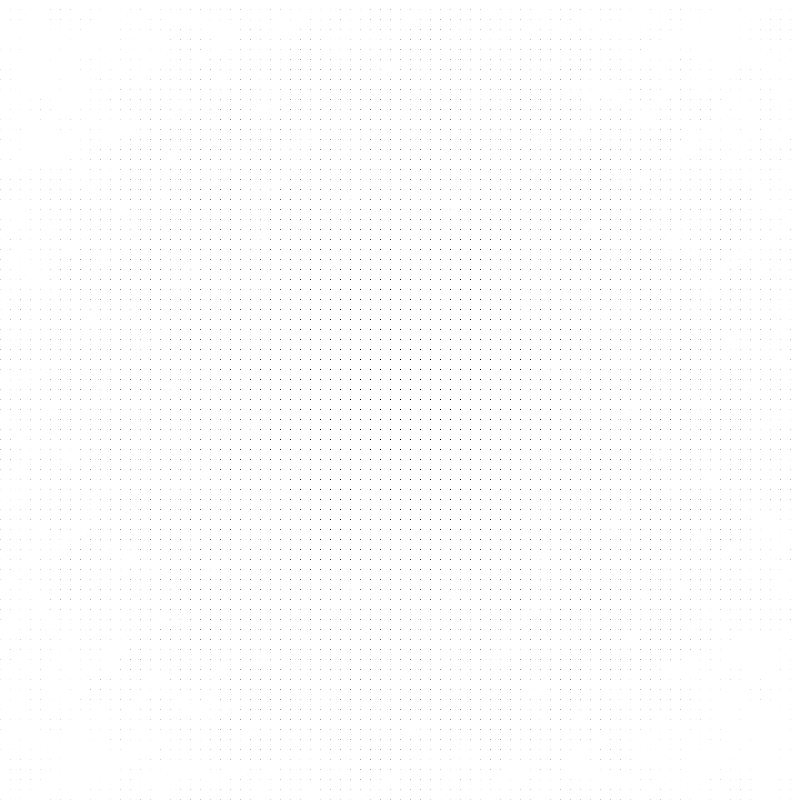

画像は、mrcFFTExpressionにより強度として出したフーリエパターン(入力画像)

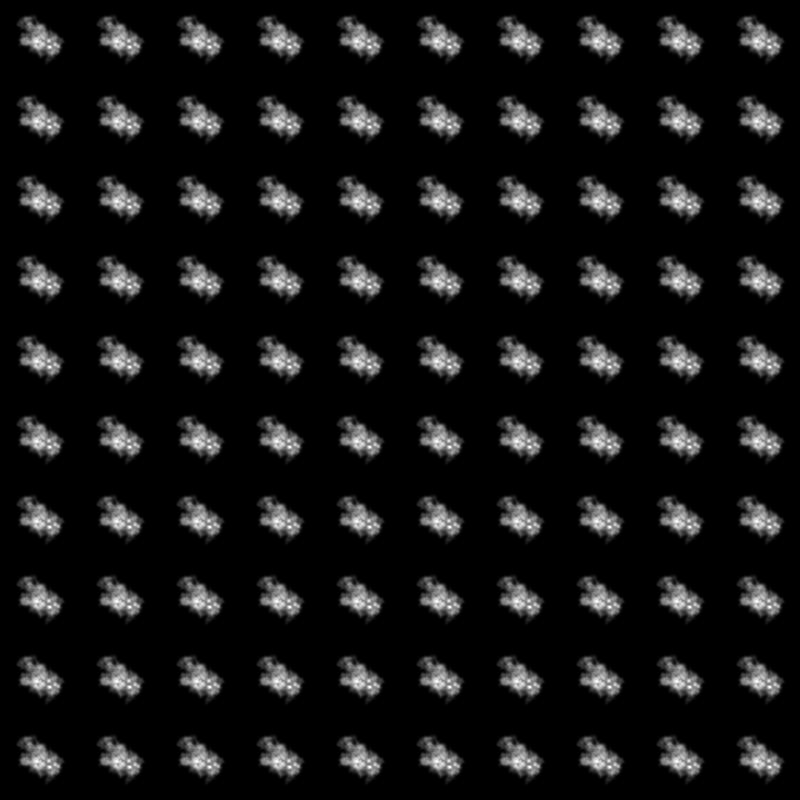

画像はmrcImageFFTにてフーリエ逆変換したもの

サイズ

モード
最小
最大
平均値
標準偏差

標準誤差

( 800, 800, 1)

mrcComplexFloatFT
0 (1, 0, 0)
16843 (0, 0, 0)
0.942332
61.8937

0.0773671

オプション -m

m=1で実行

v1x=(1, 0), v1y=(0, 1), s=(6019, 1)で実行(この場合は、X方向に全ての値をとることになる。)

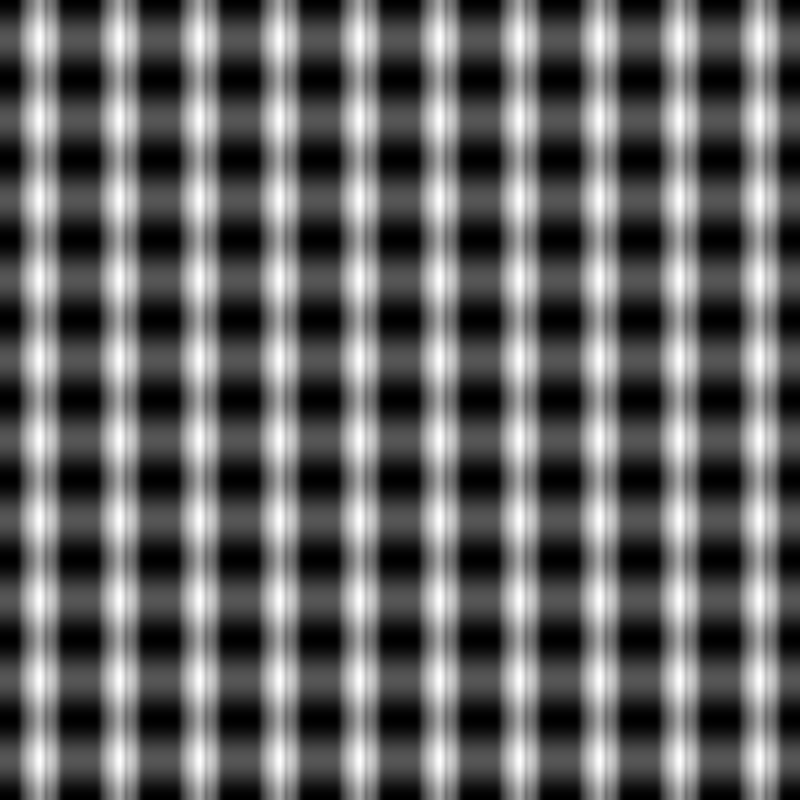

画像はmrcImageFFTにてフーリエ逆変換したもの

サイズ

モード
最小
最大
平均値
標準偏差

標準誤差

( 800, 800, 1)

mrcComplexFloatFT
0 (1, 0, 0)
16843 (0, 0, 0)
0.159396
43.6174

0.0545218
