Display2

提供: Eospedia
移動: 案内検索

Display2とは、Eosにおける画像表示のためのコマンドです。mrcImage画像からROI(Region of Interest)を切り出すためのツールでもあります。フーリエ変換したものも表示できます。また、3Dのデータの場合にはそのセクションを表示することが出来ます。

Display2 -i Input.mrc


オプション一覧

メインオプション

オプション 必須項目/選択項目 説明 デフォルト
-i 選択 入力ファイル設定: mrcImage NULL
-t 選択 入力ファイルのテンプレート 85.roi
-o 選択 ログファイル .EosLog
-L 選択 LowThreshold 0.0(設定しないと使われない)
-H 選択 HighThreshold 0.0(設定しないと使われない)
-Zoom 選択 倍率 1 (整数倍か、整数分の1を選んで下さい。)
-Inverse 選択 設定すると、白黒が反転する
-def 選択 Display2が使う色や大きさ、変数のデフォールト値などを変更する。引数で設定したものが優先される。 ~/.Eos/Display2
-display 選択 :0.0
-geometry 選択 ウィンドウの初期サイズと位置を設定 1024x1024+0+0
-c 選択 コンフィグファイル設定 NULL
-m 選択 モードを設定 0
-h 選択 ヘルプを表示
-Lと-Hは設定されない場合には、中心の64x64の画像からコントラストの推定を行う


モードの詳細

モード 説明
0


-geometry の引数のフォーマット

-geometry (サイズx)x(サイズy)+(座標x)+(座標y)
サイズ、座標はどちらかでも可


フォント等のデフォールト設定の変更方法

$HOME/.Eos/Display2というファイルがあります。この中で、フォント等のデフォールト設定を変更できます。

実行例

コマンド動画: (.mov) (.mp4)

入力ファイルの画像


最小

最大
平均値
標準偏差

標準誤差

-18651.7 (10, 1, 0)

52942.7 (24, 39, 0)
7214.87
10067.6

125.845

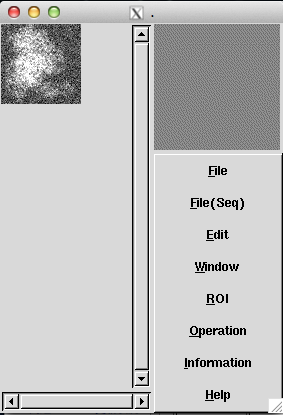

オプション必須項目のみの場合


File

File(Seq)
Edit
Window
ROI
Operation
Information

Help

ファイル操作

Seqファイル操作
編集
ウィンドウ処理
ROIファイルの作成
画像処理
情報の表示

ヘルプ


オプション -L, -H

L=0, H=30000で実行

-L, -H を対象の値に合わせて設定することで観察したい範囲での表示ができる。-Lを画像値の最小値、-Hを最大値に設定すると、それらが極端な値でなければ、全体が見えるようになる。起動後は#Display2 Infoでも設定できる。
デフォルト 設定後
Outdata-Display2.png Outdata-LH-Display2.png


オプション -Zoom

Zoom=2で実行

デフォルト 設定後
Outdata-Display2.png Outdata-Zoom-Display2.png

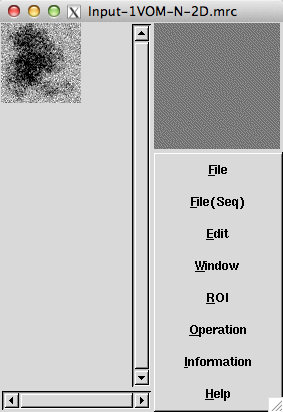

オプション -Inverse

デフォルト 設定後
Outdata-Display2.png Outdata-Inverse-Display2.png


オプション -def

デフォールトで設定されているファイルがないときは自動的につくります。下記に設定ファイルの例を示します。 設定されていないときは、~/.Eos/Display2が存在しなければ、~/.Eos/Display2の初期ファイルをつくります。その後、~/.Eos/Display2を読み込みます。

例:


#
# Default
#

# Precision
# 計算の精度を示しています。17桁を設定しています。
set tcl_precision 17

# Canvas Area Create
# 主たる画面(キャンパス)の大きさを指定しています。
set Desktop(mainCanvasX) 1999
set Desktop(mainCanvasY) 1999

# 画面の全体像をみるための画面の大きさを示しています。
set Desktop(overviewCanvasX) 256
set Desktop(overviewCanvasY) 256
# 予約語です
set Desktop(sizeX) 128
set Desktop(sizeY) 128
# カーソルの色と形を示しています。
set Desktop(Cursor) "crosshair blue"

# Image
# ポストスクリプトファイルを書き出す際の倍率を示しています。[mm/pixel]。これとRoi(Zoom)との積で最終的な倍率が決まります。
set mainImage(PSScale)  0.2
# 決められたHigh/Lowの間で画像を見たいときのものです。
set mainImage(thresHigh) No
set mainImage(thresLow)  No
#コントラストを反転したいときのものです。
set mainImage(Inverse)   No
#最大値・最小値が指定されていないときのコントラストの自動生成を示しています。平均値±2*標準偏差 をそれぞれ、最小値、最大値とします。
set mainImage(Contrast)   2
#コントラストをログで変換したものを使います。
set mainImage(flagLog)    0
#コントラストをパワーで変換したものを使います。
set mainImage(flagPow)    0
#ヒストグラムを見るための刻み数を示しています。
set mainImage(HistNum)  256

# Roi
# 確定したROI、及び、選択中のROIの色を指定しています。
set Roi(OKColor)        #118866
set Roi(SelectColor)    #0000ff
# ROIの線の太さ、色を示しています。
set Roi(LineWidth)      3
set Roi(CurrentColor)   $Roi(OKColor)
#デフォールトのROIの形状を表しています。
set Roi(Shape)          Rectangle


# 複数のROIを同時に選択する場合に利用します。
set Roi(MultiShape)     Off
set Roi(MultiNumber)    Off

# 同じ大きさのROIを切り出すときに利用します。
set Roi(SizeLock)       Off

# 同じ角度のROIを切り出すときに利用します。
set Roi(AngleLock)    Off

set Roi(Analysis)       Off
set Roi(View)           off
set Roi(Extract)        foreground
set Roi(withScale)      Off
set Roi(absTicks)       54.6
set Roi(numFormat)      "-%04d.roi"

set Roi(Shrink)         1


# Zooming
# 画像のズームを表現しています
set Roi(Zoom)         2
set Roi(ZoomX)        1
set Roi(ZoomY)        1

# Point
set Point(x) 0
set Point(y) 0
set Point(dat) 0
set Point(cx) 0
set Point(cy) 0
set Point(cdat) 0

# Roi Rectangle
# 実際に切り出される大きさは1ピクセル大きくなるのでご注意下さい。
set rectanglePoints(width)  32.0
set rectanglePoints(height) 32.0
set rectanglePoints(angle)    0.0

# spline
set splinePoints(Width)       80

# LayerLine
set LayerLine(flag) OFF
set LayerLine(pointRadius) 3

# Projection Line
set Projection(flag)  OFF
set Projection(which) Y
set Projection(scale) 1

# Unit Cell
set UnitCell(n) 0
set UnitCell(dimension) 2
set UnitCell(axis1,n) 5
set UnitCell(axis2,n) 5
set UnitCell(axis3,n) 0
set UnitCell(axis1,x) 1
set UnitCell(axis1,y) 0
set UnitCell(axis1,z) 0
set UnitCell(axis2,x) 0
set UnitCell(axis2,y) 1
set UnitCell(axis2,z) 0
set UnitCell(axis3,x) 0
set UnitCell(axis3,y) 0
set UnitCell(axis3,z) 1

set UnitCell(box,x) 5
set UnitCell(box,y) 5
set UnitCell(box,z) 0

set UnitCell(alpha) 90
set UnitCell(beta)  90
set UnitCell(gamma) 90

# Section
set Section(flag)       OFF
set Section(which)        Y
set Section(scale)        1
set Section(scaleDelta) 0.1
set Section(at)           0
set Section(atDelta)      1
set Section(mode)    normal

オプション -geometry

geometry=250x350+100+100で実行

デフォルト 設定後(デフォルトのときよりも画面の右下に表示される)
Outdata-Display2.png Outdata-geometry-Display2.png


Fileメニュー


Open

New
Save Image(PS) As
Save Image(BYTE) As
Extract ROI(REAL) As
Save Canvas(PS) As

Exit

同じウィンドウでファイルを開く

新規ウィンドウでファイルを開く
PSファイルで保存
バイナリファイル
画像をPSファイルで保存

終了


Open

操作動画: (.mov) (.mp4)

New

操作動画: (.mov) (.mp4)

Save Image(PS) As

イメージをPSファイルとして保存します。


Save Image(BYTE) As

イメージをバイトファイルとして保存します。


Save Canvas(PS) As

操作動画: (.mov) (.mp4)

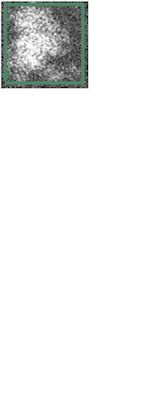

保存したPSファイル


File(Seq)メニュー


Open
New

同じウィンドウでファイルを開く
新規ウィンドウでファイルを開く


Open


New


Editメニュー

マウスの中ボタン、ALT+左ボタン、左ボタンダブルクリック(ただし、左クリックを一度したことになりますの使用上の注意が必要です)などで開くことが出来ます。


Cancel

OK
Move
Resize
Rotate
All Delete
Delete
ZoomIn
ZoomOut

ROIInfo

切り出し範囲の取り消し

切り出し範囲の決定(MultiShape時のみ)
切り出し範囲の移動
切り出し範囲のサイズ変更
切り出し範囲の回転
全ての切り出し範囲の削除(MultiShape時のみ)
切り出し範囲の削除(MultiShape時のみ)
ズームイン
ズームアウト

ROI Informationウィンドウを開く


Cancle

切り出し範囲を取り消す
操作動画: (.mov) (.m4v)
Outdata1-Display2.png -> Outdata-Cancle-Display2.png


OK

切り出し範囲を決定する(決定前: 青色, 決定後: 緑色)
操作動画: (.mov) (.mp4)
Outdata-OK-Display2.png -> Outdata1-OK-Display2.png


Move

ドラッグにより移動ができる
操作動画: (.mov) (.mp4)
Outdata1-Display2.png -> Outdata-Move-Display2.png


Resize

ドラッグによりサイズ変更ができる
操作動画: (.mov) (.mp4)
Outdata1-Display2.png -> Outdata-Resize-Display2.png

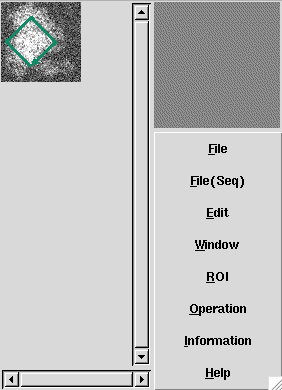

Rotate

ドラッグにより回転ができる
操作動画: (.mov) (.mp4)
Outdata1-Display2.png -> Outdata-Rotate-Display2.png


All Delete

全ての切り出し範囲を削除する
操作動画: (.mov) (.mp4)
Outdata3-ROIInfo-Display2.png -> Outdata1-AllDelete-Display2.png

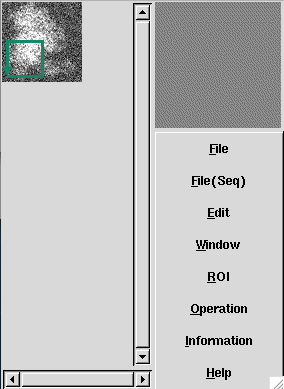

Delete

Currentの切り出し範囲を削除する
操作動画: (.mov) (.mp4)
Outdata2-Display2.png -> Outdata-Delete-Display2.png
Outdata3-ROIInfo-Display2.png -> Outdata1-Delete-Display2.png


ZoomIn

元画像を 1/n倍 <-> 1倍 <-> n倍 の範囲で拡大表示する
操作動画: (.mov) (.mp4)
Outdata-Display2.png -> Outdata-ZoomIn-Display2.png


ZoomOut

元画像を 1/n倍 <-> 1倍 <-> n倍 の範囲で縮小表示する
操作動画: (.mov) (.mp4)
Outdata-Display2.png -> Outdata-ZoomOut-Display2.png

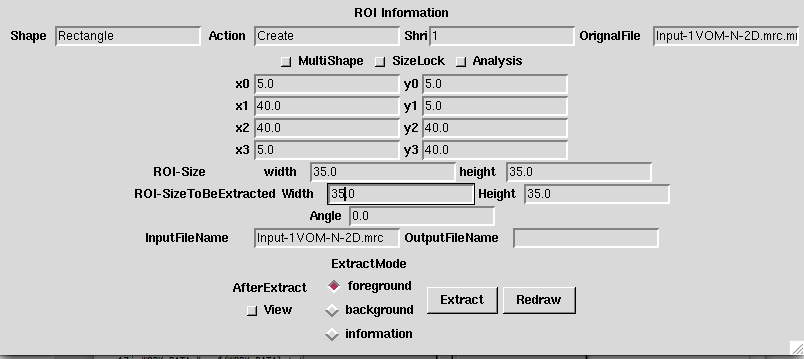

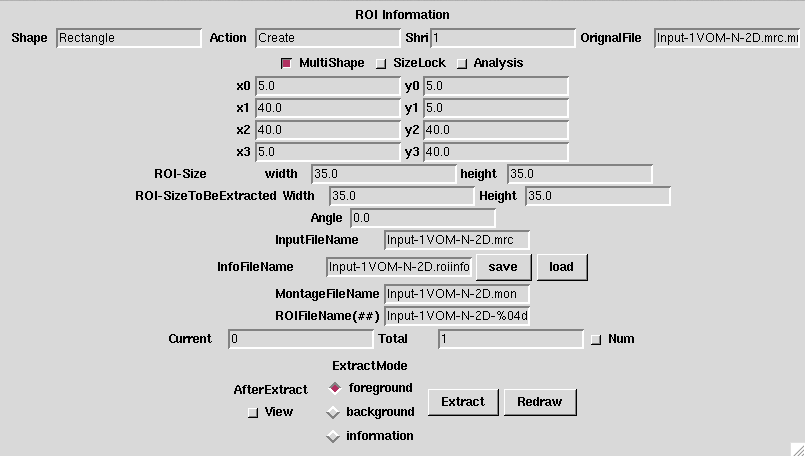

ROIInfo

ROIファイル設定および出力ができる
操作動画: (.mov) (.mp4)
Rectrangleの場合


Lineの場合


Splineの場合


Extract
設定した範囲やサイズでROIファイルを出力する
操作動画: (.mov) (.mp4)

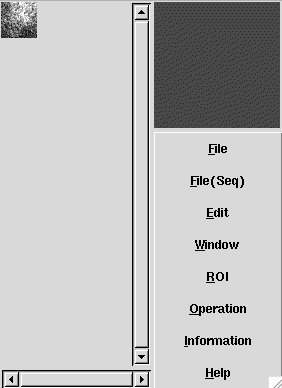

AfterExtract
Viewにチェックを入れてExtractすると、出力したROIファイルを新しいウィンドウで開く(foregroundのみ対応)
操作動画: (.mov) (.mp4)


Outdata-AfterExtract-Display2.png -> Outdata1-AfterExtract-Display2.png


Redraw


MultiShape
複数のROIファイルが出力可能になり、MultiShapeの設定項目が表示される


Analysisを選択すると、FFTのボタンが表示される


Windowメニュー


New Wondow

新規のウィンドウを開く


New Window


ROIメニュー

マウスの中ボタン、ALT+左ボタンでも開くことが出来ます。


Rectangle

Line
Spline
Create
Select
ZoomIn
ZoomOut
MultiROI
SizeLock

ROIInfo

切り出し範囲を矩形サイズにする

切り出し範囲を直線にする
切り出し範囲をスプライン曲線にする
切り出し範囲の新規作成
切り出し範囲の選択(MultiShape時のみ)
ズームイン
ズームアウト
ROIファイルの複数切り出し
複数ROIファイルを切り出す際に大きさを前回のものと同じ(固定)

ROI情報を表示


Rectangle

切り出し範囲を矩形サイズにする


切り出した画像

最小

最大
平均値
標準偏差

標準誤差

-10973.5 (23, 0, 0)

52942.7 (19, 34, 0)
12818.1
10974.8

304.857


-o のログ
mrcImageROI -i Input-1VOM-N-2D.mrc -o Outdata.mrc -m 2 -r 5.0 5.0 40.0 5.0 40.0 40.0 5.0 40.0


Line

切り出し範囲を直線にする


Spline

切り出し範囲をスプライン曲線にする


切り出した画像

最小

最大
平均値
標準偏差

標準誤差

-18651.7 (51, 1, 0)

52942.7 (12, 7, 0)
8339.4
10634.9

73.3183br>


-o のログ
mrcImageUnbentROI -i Input-1VOM-N-2D.mrc -o Outdata.mrc -x 80 -r 9.0 12.0  74.0 12.0  37.0 26.0  62.0 39.0  41.0 73.0  23.0 72.0  10.0 65.0  19.0 53.0  6.0 34.0  8.0 14.0


Create

切り出し範囲を新規作成する
Outdata1-Display2.png -> Outdata-Create-Display2.png


ZoomIn


ZoomOut


MultiROI

複数のROIファイルが出力可能になる
操作動画: (.mov) (.mp4)


SizeLock

連続的にROIを切り出すときに、決まった大きさで切り出すことが出来ます。

AngleLock

連続的にROIを切り出すときに、決まった角度で切り出すことが出来ます。SizeLockがかかっているときにのみ表示され、意味を持ちます。

ROIInfo

Editメニューと同様

Operationメニュー


fft2d

FFT処理を行う


fft2d


Informationメニュー

画像上にて右クリックすることでも同様のメニューを開くことができる

Display2 Info

mrcImage Info
Image Info
Roi Info
LayerLine Info
Projection Info
Section Info
CTF Info
UnitCell Info

Scale Info

密度と周波数のグラフを表示する











Display2 Info


右上のボタン(line1)を押すと、グラフのピークが表示される
Outdata-Display2Info-Display2.png -> Outdata1-Display2Info-Display2.png

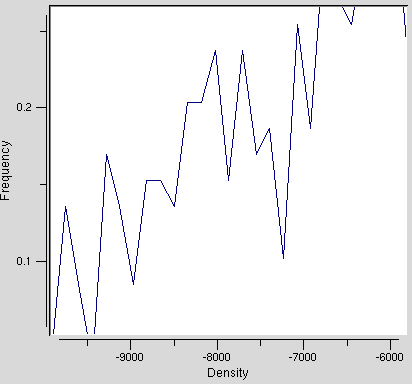

グラフ上をドラッグすることでズームができる(連続操作可能)
Outdata-Display2Info-Display2.png -> Outdata2-Display2Info-Display2.png


グラフ上を右クリックすると、ズームを1段階戻す
Outdata2-Display2Info-Display2.png -> Outdata-Display2Info-Display2.png


High, Lowにより画像の表示範囲を再設定できる。
Outdata-Display2.png -> Outdata-LH-Display2.png


mrcImage Info

mrcImageの画像情報が表示される


Display2 Infoと同様にグラフのピークの表示やズームができる

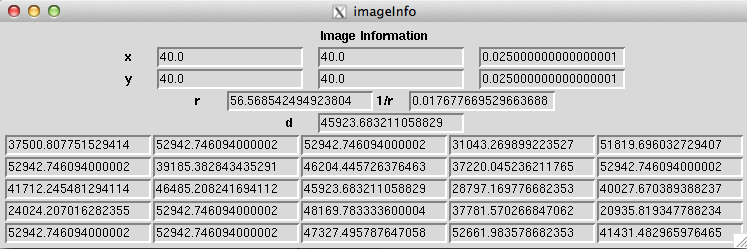

Image Info

クリックした箇所のデータが得られる


Roi Info

Editメニューと同様

LayerLine Info


Projection Info


Scetion Info


CTF Info


UnitCell Info


Scale Info


Helpメニュー


Help

ヘルプ
