mrcImageSinogramCorrelation

mrcImageSinogramCorrelationとはシノグラムの相関を行うEosのコマンドである。

オプション一覧

メインオプション

オプション	必須項目/選択項目	説明	デフォルト
-i	必須	入力ファイル設定: mrcImage(シノグラム)	NULL
-r	必須	参照ファイル設定: mrcImage(シノグラム)	NULL
-o	必須	出力ファイル設定: mrcImage	NULL
-w	選択	Weigth for Mode: 1(w0th, w1st, w2nd)	(1.0, 0.0, 0.0)
-T	選択	threshold for Mode: 2	0.0
-LTR	選択	ratio of threshold for LengthMode: 1	1.0
-LCT	選択	Optional  :threshold for LengthCorrelation	0.0
-wL	選択	Weight for LengthCorrelation	1.0
-c	選択	コンフィグファイル設定	NULL
-m	選択	モードを設定	0
-LM	選択	Length Mode: for LengthCorrelation	0
-LCM	選択	Mode: for LengthCorrelationMode	0
-LTM	選択	Length Threshold Mode: for LengthCorrelation	0
-M	選択	Mode: for Correlation	0
-h	選択	ヘルプを表示

-m の詳細

モード	説明
0	simple Correlation
1	weight Correlation (addition to derivation)
2	threshold Correlation (addition to derivation)
3	power weight Correlation (addition to derivation : -LM=1 -LCM=2)

-LM の詳細

モード	説明
0	without Length Correlation
1	addition to Length Correlation (-LCM)

-LCM の詳細

モード	説明
0	weight (-wL , -LTM , -LTR)
1	threshold (-LTM , -LTR , -LCT)
2	power weight (-LTM , -LTR , -wL)

-LTM の詳細

モード	説明
0	Multiply derivationMax and ratio(-LTR)
1	Average of all derivation

実行例

入力ファイルの画像

シノグラム変換前

最小 最大 平均値 標準偏差 標準誤差

0 (0, 0, 0) 65535 (12, 1, 0) 22776.7 23232.9 136.901

参照ファイルの画像

シノグラム変換前

最小 最大 平均値 標準偏差 標準誤差

0 (0, 0, 0) 65535 (77, 34, 0) 22776.7 23232.9 136.901

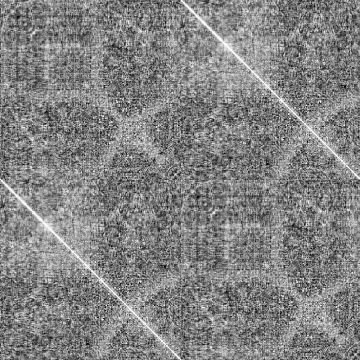

オプション必須項目のみの場合

最小 最大 平均値 標準偏差 標準誤差

-0.876087 (197, 162, 0) 1 (179, 1, 0) 0.0891167 0.276684 0.000768567

入力ファイルは参照ファイルの鏡像であるので、180度回転のところで相関値は1になる

オプション　-LM

LM=1で実行

その他のオプションなし

最小 最大 平均値 標準偏差 標準誤差

-0.820738 (267, 196, 0) 2 (180, 0, 0) 0.55432 0.524071 0.00145575

LTR=0.5で実行

最小 最大 平均値 標準偏差 標準誤差

-0.0534014 (297, 316, 0) 2 (180, 0, 0) 0.993997 0.295261 0.000820169

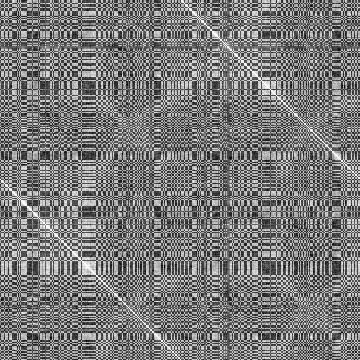

wL=2で実行

最小 最大 平均値 標準偏差 標準誤差

-0.787405 (267, 196, 0) 3 (180, 0, 0) 1.01952 0.928614 0.00257948

オプション　-LCM

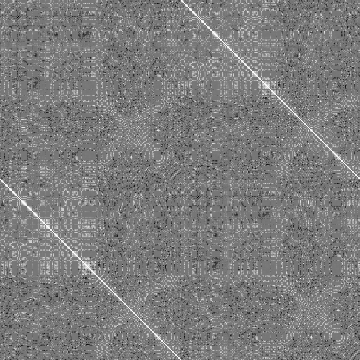

LCM=1, LM=1で実行

その他のオプションなし

最小 最大 平均値 標準偏差 標準誤差

-0.876087 (197, 162, 0) 1 (179, 1, 0) 0.0431111 0.18601 0.000516696

LTR=0.5で実行

最小 最大 平均値 標準偏差 標準誤差

-0.876087 (197, 162, 0) 1 (179, 1, 0) 0.0832207 0.253434 0.000703982

LCM=2, LM=1, LTM=1で実行

その他のオプションなし

最小 最大 平均値 標準偏差 標準誤差

0.352012 (197, 162, 0) 1.41421 (180, 0, 0) 1.03461 0.136719 0.000379775

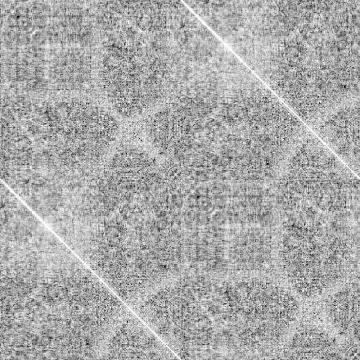

w=(1.0, 0.5, 0)で実行

最小 最大 平均値 標準偏差 標準誤差

0.433757 (197, 162, 0) 1.31951 (179, 1, 0) 1.02611 0.109535 0.000304265

オプション　-LTM

LTM=1, LM=1で実行

その他のオプションなし

最小 最大 平均値 標準偏差 標準誤差

0.123913 (197, 162, 0) 2 (180, 0, 0) 1.08912 0.276684 0.000768567

wL=2で実行

最小 最大 平均値 標準偏差 標準誤差

1.12391 (197, 162, 0) 3 (180, 0, 0) 2.08912 0.276684 0.000768567

オプション　-m

m=3, LCM=2, LM=1, LTM=1で実行

その他のオプションなし

最小 最大 平均値 標準偏差 標準誤差

0.352012 (197, 162, 0) 1.41421 (180, 0, 0) 1.03461 0.136719 0.000379775

w=(2, 0, 0)で実行

最小 最大 平均値 標準偏差 標準誤差

1 (310, 0, 0) 1.25992 (180, 0, 0) 1.0262 0.0346682 9.63005e-05
