mrcImageTransformDescartesIntoPolarとは直交座標系から極座標系に画像を変換するEosコマンドである。


オプション一覧

メインオプション

オプション 必須項目/選択項目 説明 デフォルト
-i 必須 入力ファイル: mrcImage NULL
-o 必須 出力ファイル: mrcImage NULL
-dr 選択 出力ファイルの rの間隔[A]. 1
-dtheta 選択 出力ファイルの thetaの間隔[degree]. 1
-dphi 選択 出力ファイルの phiの間隔[degree]. 1
-zaxis 選択 z軸のベクトル: (zx, zy, zz) (0, 0, 1)
-xaxis 選択 x軸のベクトル: (xx, xy, xz) (1, 0, 0)
-centre 選択 中心軸のベクトル: (cx, cy, cz) (0, 0, 0)
-rweight 選択 r-weighted
-c 選択 コンフィグファイル設定 NULL
-m 選択 モードを設定 0
-h 選択 ヘルプを表示

モードの詳細

モード 説明
0 重心を画像の中心とする
1 -axis, -centreで画像の中心を定義する


実行例

入力ファイルの画像

xy平面

yz平面

最小

最大
平均値
標準偏差

標準誤差

0 (0, 0, 0)

3398.12 (23, 55, 41)
72.129
294.805

0.368507

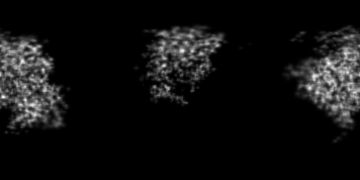

オプション必須項目のみの場合

xy平面

yz平面

最小

最大
平均値
標準偏差

標準誤差

0 (0, 0, 0)

106990 (217, 134, 38)
945.995
4903.65

3.0458


オプション -dr

dr=0.5で実行

xy平面

yz平面

最小

最大
平均値
標準偏差

標準誤差

0 (0, 0, 0)

106990 (217, 134, 76)
963.711
4966.22

2.18119


オプション -dtheta

dtheta=2で実行

xy平面

yz平面

最小

最大
平均値
標準偏差

標準誤差

0 (0, 0, 0)

100562 (10, 57, 38)
947.037
4908.58

4.31175


オプション -dphi

dphi=3で実行

xy平面

yz平面

最小

最大
平均値
標準偏差

標準誤差

0 (0, 0, 0)

95524.3 (53, 84, 36)
936.398
4885.31

5.27779

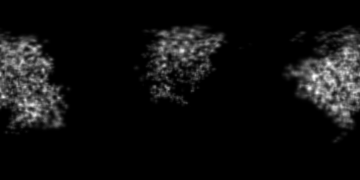

オプション -m

m=1で実行

その他のオプション設定なし

xy平面

yz平面

最小

最大
平均値
標準偏差

標準誤差

0 (0, 0, 0)

2834.1 (341, 105, 17)
32.6544
163.49

0.101548

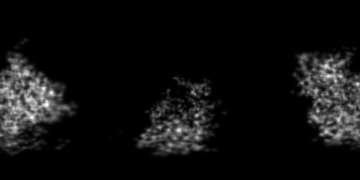

zaxis=(0, 0, -1)で実行

xy平面

yz平面

最小

最大
平均値
標準偏差

標準誤差

0 (0, 0, 0)

2834.1 (19, 73, 17)
32.6544
163.49

0.101548

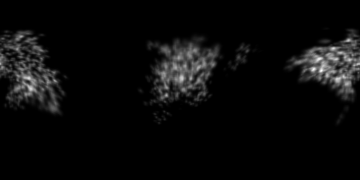

xaxis=(1.7, 0, -1)で実行

xy平面

yz平面

最小

最大
平均値
標準偏差

標準誤差

0 (0, 0, 0)

2924.82 (32, 100, 23)
23.4798
139.162

0.0864377

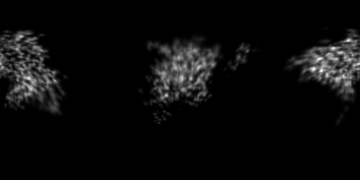

オプション -rweight

-rweight, m=1, xaxis=(1.7, 0, -1)で実行

xy平面

yz平面

最小

最大
平均値
標準偏差

標準誤差

0 (0, 0, 0)

100365 (34, 132, 39)
693.379
4235.18

2.6306
