mrcRefCorrelationとは参照投影像の相関値を算出するEosコマンドである。


オプション一覧

メインオプション

オプション 必須項目/選択項目 説明 デフォルト
-i 必須 入力ファイル: mrcImage NULL
-r 選択 参照ファイル: mrcImage (m=1のみ使用) NULL
-o 必須 出力ファイル: mrcImage NULL
-n 選択 ランダムにピックアップする画像数(M=1のみ使用) (入力ファイルのz) / 10
-c 選択 コンフィグファイル設定 NULL
-m 選択 モード1 0
-M 選択 モード2 0
-h 選択 ヘルプを表示

-m の詳細

モード 説明
0 AutoCorrelation
1 CrossCorrelation

-M の詳細

モード 説明
0 全ての画像との相関
1 ランダムにピックアップした画像との相関
2 Omega=0, Alpha=0の画像との相関


実行例

入力ファイルの画像

z=156 〜 170

サイズ

モード
最小
最大
平均値
標準偏差

標準誤差

( 56, 27, 326)

mrcFloatImage
-27740.5 (18, 4, 153)
49036.6 (29, 9, 108)
6090.33
9165.21

13.0544

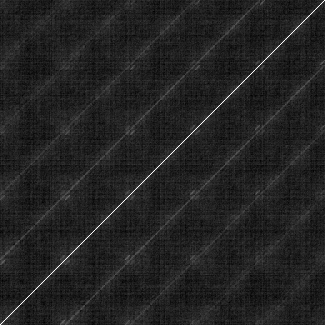

オプション必須項目のみの場合

z=0は画像情報が格納されている。

z=1

最小

最大
平均値
標準偏差

標準誤差

0.235765 (44, 2, 0)

1 (0, 0, 0)
0.339868
0.0484346

0.00014903

z=1をmrcImageMakeDumpで見た場合
0 0 1
1 0 0.456042
2 0 0.397887
3 0 0.401696
4 0 0.36812
5 0 0.392998

-中略-

40 2 0.324856
41 2 0.301582
42 2 0.289369
43 2 0.260067
44 2 0.235765
45 2 0.293627
46 2 0.292144
47 2 0.348354
48 2 0.302392
49 2 0.271946

-中略-

320 324 0.370506
321 324 0.358116
322 324 0.353934
323 324 0.389242
324 324 1

オプション -M

M=1で実行

その他のオプション設定なし
出力結果
289 31 6 204 320 42 309 261 161 131 115 178 181 109 238 113 250 277 244
13 134 267 63 165 218 220 69 93 35 23 125 120
z=1をmrcImageMakeDumpで見た場合
0 0 0.272846
1 0 0.326312
2 0 0.392998
3 0 0.341142
4 0 0.341313

-中略-

28 0 0.295094
29 0 0.303043
30 0 0.36462
31 0 0.339987
0 1 0.305788
1 1 0.324972
2 1 0.372525
3 1 0.370551

-中略-

27 324 0.31806
28 324 0.354882
29 324 0.339153
30 324 0.376581
31 324 0.341636
0 325 288
1 325 30
2 325 5
3 325 203
4 325 319

-中略-

27 325 92
28 325 34
29 325 22
30 325 124
31 325 119
※ データの末尾にはピックアップした画像のNo.が格納される


n=5で実行

出力結果
93 36 239 219 101
z=1をmrcImageMakeDumpで見た場合
0 0 0.253142
1 0 0.341922
2 0 0.33609
3 0 0.310942
4 0 0.315092
0 1 0.293338
1 1 0.339174
2 1 0.343336

-中略-

0 324 0.31806
1 324 0.303364
2 324 0.365172
3 324 0.347945
4 324 0.365746
0 325 92
1 325 35
2 325 238
3 325 218
4 325 100


M=2で実行

出力結果
133 138 143 148 153 158 163 168 173 178 183 188 193
z=1をmrcImageMakeDumpで見た場合
0 0 0.406135
1 0 0.375089
2 0 0.347396
3 0 0.351023
4 0 0.327572
5 0 0.320876
6 0 0.298545
7 0 0.322957
8 0 0.307044
9 0 0.293275
10 0 0.359563
11 0 0.321653
12 0 0.406869
0 1 0.428397
1 1 0.389286
2 1 0.338141

-中略-

10 324 0.33418
11 324 0.365259
12 324 0.376797
0 325 132
1 325 137
2 325 142
3 325 147
4 325 152
5 325 157
6 325 162
7 325 167
8 325 172
9 325 177
10 325 182
11 325 187
12 325 192


オプション -m

m=1で実行

z=156 〜 170

サイズ

モード
最小
最大
平均値
標準偏差

標準誤差

( 56, 27, 326)

mrcFloatImage
-1503.16 (14, 25, 131)
36873.4 (28, 20, 158)
6082.23
6479.76

9.22942

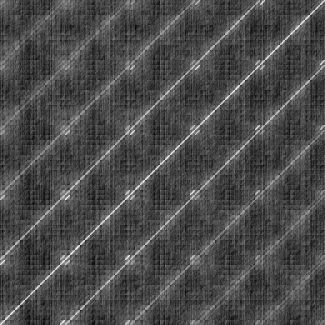

出力ファイルの画像

z=1

最小

最大
平均値
標準偏差

標準誤差

0.366595 (44, 5, 0)

0.746259 (65, 65, 0)
0.478463
0.0394641

0.000121428

z=1をmrcImageMakeDumpで見た場合
0 0 0.706615
1 0 0.625646
2 0 0.535103
3 0 0.539974
4 0 0.542445

-中略-

40 5 0.478981
41 5 0.441631
42 5 0.433964
43 5 0.396314
44 5 0.366595
45 5 0.432156
46 5 0.431352
47 5 0.417774
48 5 0.416638
49 5 0.404879

-中略-

60 65 0.656008
61 65 0.594059
62 65 0.550396
63 65 0.557099
64 65 0.533312
65 65 0.746259
66 65 0.625441
67 65 0.533038
68 65 0.522493
69 65 0.531606

-中略-

320 324 0.492588
321 324 0.526999
322 324 0.537706
323 324 0.568111
324 324 0.708036
