mrcFFTFiltering

提供: Eospedia
移動: 案内検索

mrcFFTFilteringとはEosコマンドである。


オプション一覧

メインオプション

オプション 必須項目/選択項目 説明 デフォルト
-i 必須 入力ファイル: mrcImage(FFT) NULL
-o 必須 出力ファイル: mrcImage(FFT, フィルタ画像) NULL
-IQ 選択 出力ファイル: mrcImage(FFT, IQマップ) NULL
-vx 選択 Vector(x) 0
-vy 選択 Vector(y) 0
-v1 選択 Vector(v1): (v1x, v1y) (0, 0)
-v2 選択 Vector(v2): (v2x, v2y) (0, 0)
-sx 選択 Size(x) 1
-sy 選択 Size(y) 1
-negF00 選択 Neglext F00
-c 選択 コンフィグファイル設定 NULL
-m 選択 モードを設定 0
-h 選択 ヘルプを表示

モードの詳細

モード 説明
0


実行例

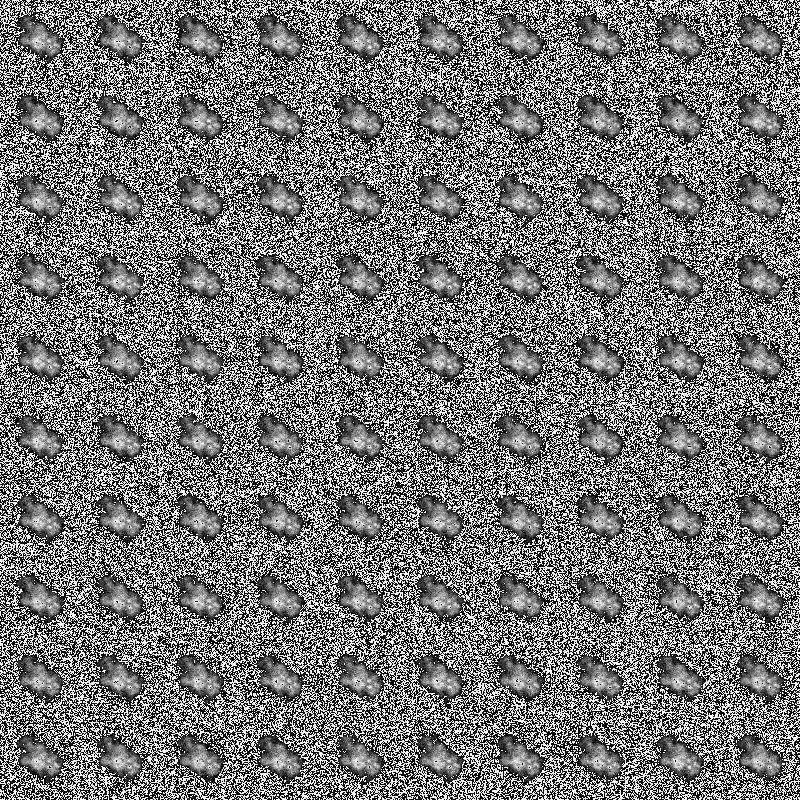

入力ファイルの画像1

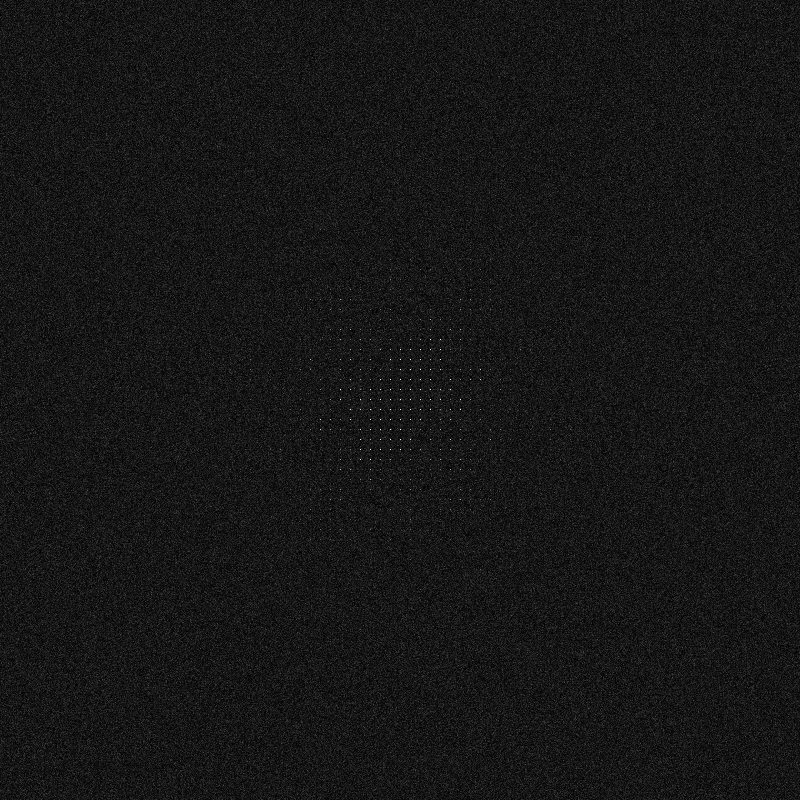

 (80x80)の画像が10x10のタイリングされた画像(繰り返し画像のモデル)。従って、そのフーリエ変換は、(10, 0), (0, 10)を単位とするフーリエパターンを示す。 実施したプログラムは以下の通り

mrcImageFFT -i Input-B120-Cr.noise.mrc -o Input-B120-Cr.noise.fft
mrcFFTFiltering -i Input-B120-Cr.noise.fft -o Input-B120-Cr.noise.mask -sx 1 -sy 1 -v1 10 0 -v2 0 10 -m 0
mrcImageFFT -i Input-B120-Cr.noise.mask -o Input-B120-Cr.noise.fil

最小

最大
平均値
標準偏差

標準誤差

5.8388e-05 (34, 19, 25)

0 (0, 0, 0)
255
104.027

0.130034


オプション -v1, -v2

フィルタ画像: -v1 10 0 -v2 0 10 -sx 1 -sy 1

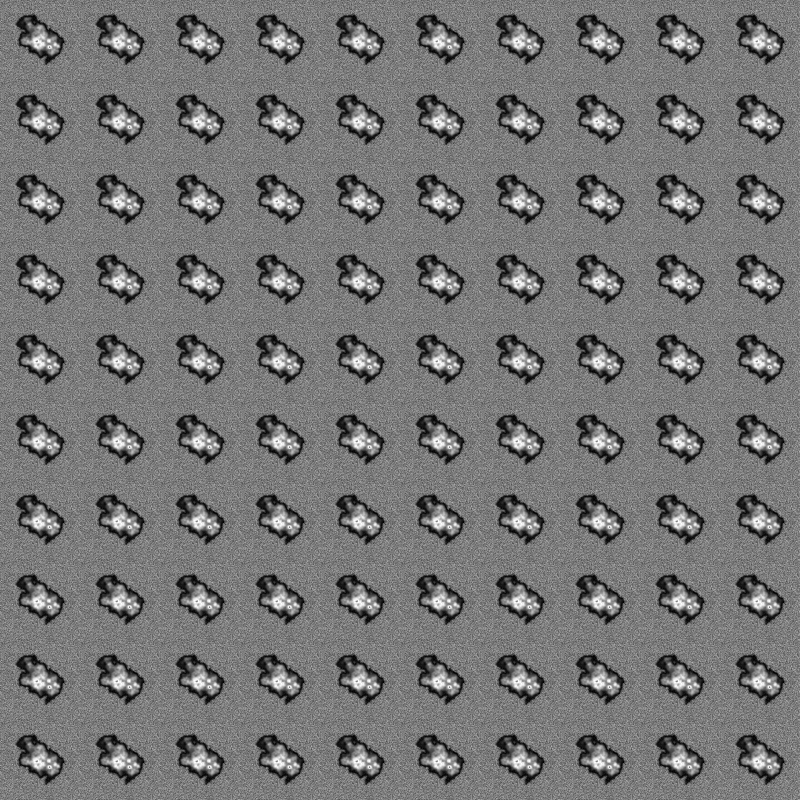

 -v1 -v2により、(10, 0), (0, 10)を単位としたマスクを大きさ(1, 1)でかけたもの。格子点の間のノイズが無くなっていることが分かる。その逆フーリエ変換像は、平均化されていることが分かる。

 フィルターの大きさ、画像の大きさから、(10/800, 10/800) (フィルタの距離(10)/画像の大きさ(800))でフィルタ像がフーリエ空間でかかり、その逆数である(80x80)の繰り返し周期で画像を重ねて平均化したことになる。


最小

最大
平均値
標準偏差

標準誤差

36.6 (1, 0, 0)

213.4 (0, 0, 0)
117.993
256.67331

0.0320916

入力ファイルの画像2


最小

最大
平均値
標準偏差

標準誤差

5.8388e-05 (34, 19, 25)

269.463 (0, 0, 0)
0.184947
0.853561

0.00121937

オプション -vx, -vy

vx=8で実行

フィルタ画像

最小

最大
平均値
標準偏差

標準誤差

0 (1, 0, 0)

269.463 (0, 0, 0)
0.00111241
0.54441

0.000777729

IQマップ

最小

最大
平均値
標準偏差

標準誤差

-8 (0, 0, 0)

0.90309 (35, 0, 0)
0.00839497
0.112243

0.000160347

vy=8で実行

フィルタ画像

最小

最大
平均値
標準偏差

標準誤差

0 (1, 0, 0)

269.463 (0, 0, 0)
0.00111043
0.544401

0.000777716

IQマップ

最小

最大
平均値
標準偏差

標準誤差

-8 (0, 0, 0)

0.90309 (35, 0, 0)
0.00839497
0.112243

0.000160347

vx=8, vy=8で実行

フィルタ画像

最小

最大
平均値
標準偏差

標準誤差

0 (1, 0, 0)

269.463 (0, 0, 0)
0.00115061
0.544427

0.000777752

IQマップ

最小

最大
平均値
標準偏差

標準誤差

-8 (0, 0, 0)

0.90309 (35, 0, 0)
0.00839497
0.112243

0.000160347

オプション -sx, -sy

sx=6, sy=7, vx=8, vy=8で実行

フィルタ画像

最小

最大
平均値
標準偏差

標準誤差

0 (4, 0, 0)

269.463 (0, 0, 0)
0.00688687
0.71187

0.00101696

IQマップ

最小

最大
平均値
標準偏差

標準誤差

-8 (0, 0, 0)

1.50291 (3, 27, 0)
0.0084064
0.11238

0.000160543

オプション -negF00

negF00, sx=6, sy=7, vx=8, vy=8で実行

フィルタ画像

最小

最大
平均値
標準偏差

標準誤差

0 (0, 0, 0)

14.4944 (3, 0, 0)
0.0032098
0.0723565

0.000103366

IQマップ

最小

最大
平均値
標準偏差

標準誤差

-8 (0, 0, 0)

1.50291 (3, 27, 0)
0.00840952
0.112382

0.000160546


オプション -v1, -v2

v1=(8, -8)で実行

フィルタ画像

最小

最大
平均値
標準偏差

標準誤差

0 (1, 0, 0)

269.463 (0, 0, 0)
0.00110395
0.544399

0.000777712

IQマップ

最小

最大
平均値
標準偏差

標準誤差

-8 (0, 0, 0)

0.90309 (35, 0, 0)
0.00823144
0.11731

0.000167586

v1=(8, -8), v2=(8, 8)で実行

フィルタ画像

最小

最大
平均値
標準偏差

標準誤差

0 (1, 0, 0)

269.463 (0, 0, 0)
0.00112683
0.544411

0.00077773

IQマップ

最小

最大
平均値
標準偏差

標準誤差

-8 (0, 0, 0)

0.90309 (35, 0, 0)
0.00765001
0.133781

0.000191115

v1=(8, -8), v2=(8, 8), sx=6, sy=7で実行

フィルタ画像

最小

最大
平均値
標準偏差

標準誤差

0 (4, 0, 0)

269.463 (0, 0, 0)
0.00520388
0.710258

0.00101465

IQマップ

最小

最大
平均値
標準偏差

標準誤差

-8 (0, 0, 0)

0.90309 (35, 0, 0)
0.00838691
0.112204

0.000160291
